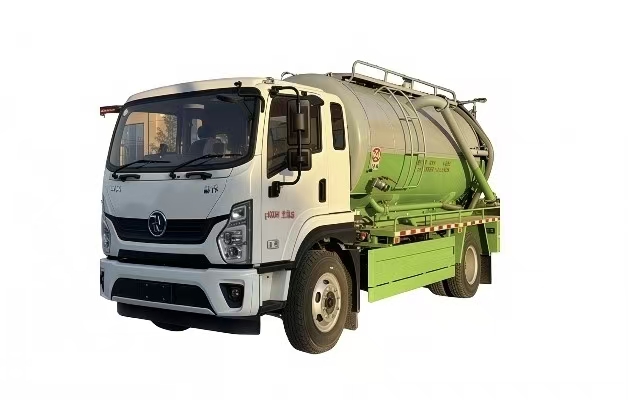

8 Кублуу тазалоо жана соруу жүк ташуучу унаа
Тазалоо жана соруучу жүк ташуучу унаалар натыйжалуу ыкчам мүмкүнчүлүктөргө ээ
1. Ири кубаттуулуктагы дизайн: 8-куб метр танкасы (адатта, таза суу өткөргүч жана канализацияга бөлүнөт), унаа өлчөмү орто деңгээлде жана шаардык жол кыймылынын орточо деңгээлине ылайыктуу экендигин камсыз кылуу үчүн узак мөөнөттүү үзгүлтүксүз иштөө муктаждыктарын канааттандырса болот.
2 Чоң басымдарды тазалоо тутуму: Тазалоо соруучу унаа жогорку басымдагы суу насосун колдонот (18-25mpa-га чейин басым) жана куурдун түтүктөрү жана түтүктүн ички дубалына чабуу сыяктуу чоң басым соруп (басым) жана көп бурч шланганы колдонот.
3
Тазалоо жана соруу үчүн орнотуу конфигурациясы:
1. Танктын денеси: Сөгүүчүлүк танкалары жалпысынан 6 мм көмүртек болоттон жасалган плиталар менен жасалат, ал эми таза сууну таза танктар 4 мм калың көмүртек плитасынан жасалат. Цилиндрдик орган - цилиндрдик түзүлүш, ал эми башы бир жолку өлгөн же айлануучу калыптоо менен пайда болот. Ички иштер дат басма сөзү менен жабдылган жана анти толкундуу плиталар менен жабдылган.
2 Тазалоо бөлүмү: Тазалоочу соруучу жүк ташуучу унаа импорттолгон 16мпага же ички басымдуулук менен жабдылган, 60 млн.
3

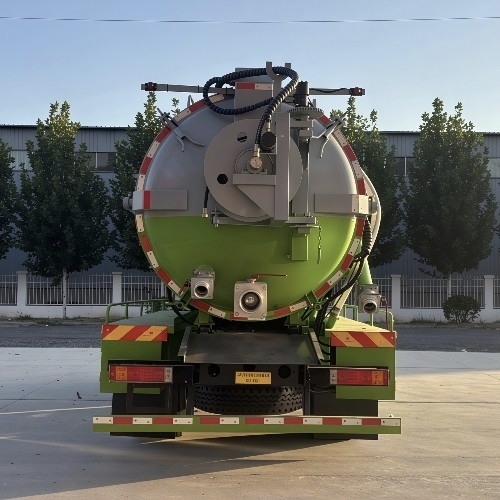

4. Таштоо тутуму: резервуардын арткы бети гидравикалык ачылып, кол менен бекитилген. Төмөнкү бөлүктөгү боштондук деңгээлдеги суюктук деңгээл терезеси жана төмөнкү бөлүгүндө шар клапаны менен башкарылат. Адатта, куйрук чоң диаметри өз алдынча клапаны, 100-200 миллиметрдин суу түтүгү 100-200 миллиметрдин суусундукту жана газ менен да басым жасаса болот.
Тазалоонун жана соруучу жайлардын функционалдык мүнөздөмөлөрү:
1 Тазалоо функциясы: Соруучу жүк ташуучу унааны тазалоо Таза бөгөттөлгөн куурларды, таза чөкмөлөрдүн, өлгөн бурчтарын, сел араны ж.б.у.с., ж.б.
2
3. Башка функциялары: Куурчактын чөгүп кеткен унаалары сугаруу, ташуу үчүн колдонсо болот, транспортту жууп, жолдорду тазалоо үчүн колдонсо болот жана өзгөчө кырдаалдарда өрт өчүрүү үчүн колдонсо болот. Суу деңгээли төмөн сигналдар шайман, алыстан башкаруу шайманы ж.б.у.с.
【Транспорт каражаттарынын техникалык параметрлери】 |
|||
Товардык белги |
Xiangnongda бренди |
Кулактандыруу партиясы |
388 |
Продукциянын аты |
Соруу жүк ташуучу унааны тазалоо |
Продукт модели |
SGW5160GQWSX6 |
Жалпы масса (кг) |
16000 |
Танкулар (M3) |
7.52 |
Жүктөлгөн жүктөө кубаттуулугу (кг) |
6870,6805 |
Өлчөмдөр (мм) |
8050 * 2500,2550 * 3500 |
Салмагы (кг) |
9000 |
Жүктүн кабыгынын өлчөмү (мм) |
×× |
Жүргүнчү жүргүнчүлөрдүн кубаттуулугу (адам) |
Quasi трейлеринин жалпы массасы (кг) |
||
CAB кубаттуулугу (адамдар) |
2,3 |
Ээрдин максималдуу кубаттуулугу (кг) |
|
Бурч / учуу бурчу (градус) |
20/10 |
Алдыңкы асма / арткы асма (мм) |
1300/2650 |
Acle load (KG) |
5600/0400 |
Максималдуу ылдамдык (км / з) |
89 |
сын-пикирлер |

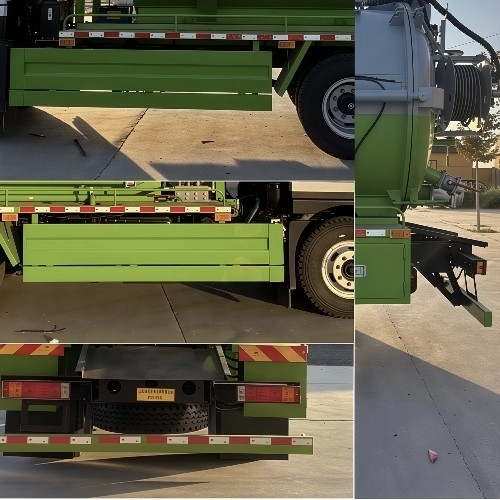

Бул унаа каналга агып кетүү жана танк соруктар менен камсыз кылуу үчүн колдонулат, ал эми тышкы өлчөмдө көтөрүлүү функциясы бар (жалпы узундугу 4 4980) x 1850. 2800mm). Таза суу резервуарынын жалпы кубаттуулугу 4,14 куб метрди түзөт, натыйжалуу көлөмү 3,95 куб метр жана орто суу; Сугация борборунун жалпы кубаттуулугу 7,52 куб метр, 7,16 куб метрди эффективдүү жана орто суюктук канализациясы; Таза суу танкасы жана соруучу танк эки көзкарандысыз банка. Суу танкын тазалоо функциясы үчүн колдонулат, жана соруучу танк соруучу функция үчүн колдонулат. Тазалоо жана соруу функциялары бир эле учурда колдонууга болбойт, ал эми эки танктын бир эле учурда толугу менен жүктөлбөйт. 4100 (мм) дөңгөлөктү, Q 3225B материалын капталдан коргоо, ширетилген туташуу үчүн гана колдонот; Төмөнкү Коргоо Q235B, Болтке туташуу, арткы коргоо бөлүмүнүн көлөмү (мм): 120 × 60, жерге жол-жоболоштуруу бийиктиги: 460 мм. |
||
【Шасси техникалык параметрлер】 |
|||
Chassis модели |
SX1160GP6411 |
Шасси аты |
Жүк ташуучу шасси |
Товардык белги |
Shaanxi автомобиль бренд |
Өндүрүш ишканасы |
Shaanxi Automobile Group Co., Ltd |
AXES саны |
2 |
Шиналардын саны |
6 |
Wheelbase (мм) |
4100,4500,3950 |
||
Дөңгөлөктөрдүн өзгөчөлүктөрү |
9.00R20,9.00R20 16pr |
||
Болот Плитанын булактарынын саны |
9/11 + 5,9 / 11 + 8,8 / 10 + 8,8 / 10 + 6,9 / 10 + 6,3 / 4 + 3,10 / 10 + 8,10 / 11 + 8 + 8 |
Алдыңкы дөңгөлөк базасы (мм) |
1770,1937,1810,1650,1700,1790,1830 |
Күйүүчү май түрү |
Дизель майы |
Арткы дөңгөлөк базасы (мм) |
1700,1818,1725,1595,1650,1750,1810 |
Эмиссия стандарттары |
GB17691-2018国Ⅵ |
||
Мотор модели |
Моторду өндүрүү ишканалары |
Чыгаруулар(ML) |
Кубат (KW) |
D40tcif1 Ycs04200-68 D36tcif1 Ycy30170-61 |
Kunming Yunnei Power Co., Ltd Гуанси Ючахай Техникасы Co., Ltd Chengdu Yunnei Power Co., Ltd Гуанси Ючахай Техникасы Co., Ltd |
4052 4156 3610 2970 |
135 147 130 125 |
